Analog Devices Inc. ADRF5515接收器前端

Analog Devices Inc. ADRF5515接收器前端是一款雙通道、整合式射頻、前端、多晶片模組,專為時分雙工 (TDD) 應用所設計。ADRF5515前端設定為雙通道,內含串接的兩級LNA和高功率矽SPDT開關。

ADI ADRF5515接收器前端可使用高增益模式和關機模式。在高增益模式下,串接的兩級LNA和開關在3.6 GHz下提供1.0 dB的低雜訊係數和33 dB的高增益,以及32 dBm(典型值)的輸出三階交調截斷點 (OIP3)。在低增益模式下,兩級LNA的一級處於旁路狀態,可在較低的36 mA電流下提供16 dB的增益。在關機模式下,LNA為關閉,裝置消耗12 mA電流。

發射過程中,當射頻輸入連接到終端腳位(TERM-CHA或TERM-CHB)時,開關提供0.45 dB的低插入損耗。裝置可處理43 dBm的長期演進 (LTE) 平均功率(9 dB峰值平均值比 (PAR))以供整個使用壽命期間運作。ADRF5515的腳位相容於運作頻率範圍介於2.4 GHz至4.2 GHz的10W版本ADRF5545A

ADRF5515不需要在射頻連接埠處使用任何內部匹配至50Ω的匹配元件。ANT和TERM連接埠亦於內部交流耦合。因此,只有接收器連接埠需要外部直流阻隔電容器。

ADRF5515運作頻率範圍介於3.3 GHz至4.0 GHz之間,採用符合RoHS標準的輕巧型6 mm × 6 mm、40導線LFCSP封裝。

特點

  • 整合式雙通道射頻前端
    • 2級LNA和高功率矽SPDT開關
    • 晶片內建偏壓和匹配
    • 單一供電運作
  • 增益
    • 3.6 GHz高增益模式:33 dB(典型值)
    • 3.6 GHz低增益模式:16 dB(典型值)
  • 低雜訊係數
    • 3.6 GHz高增益模式:1.0 dB(典型值)
    • 3.6 GHz低增益模式:1.0 dB(典型值)
  • 高隔離
    • RXOUT-CHA和RXOUT-CHB:45 dB(典型值)
    • TERM-CHA和TERM-CHB:60 dB(典型值)
  • 3.6 GHz低插入損耗:0.45 dB(典型值)
  • 於TCASE = 105°C時,具備高功率處理能力
    • 整個使用壽命期間
      • LTE平均功率 (9 dB PAR):43 dBm
  • 高OIP3(高增益模式):32 dBm(典型值)
  • LNA關機模式和低增益模式
  • 低供電電流
    • 5V高增益模式:86 mA(典型值)
    • 5V低增益模式:36 mA(典型值)
    • 5V關機模式:12 mA(典型值)
  • 正邏輯控制
  • 6 mm × 6 mm,40導線LFCSP封裝
  • 腳位相容於10W版本的ADRF5545A

應用

  • 無線基礎架構
  • TDD巨量多重輸入和多重輸出以及主動式天線系統
  • TDD型通訊系統

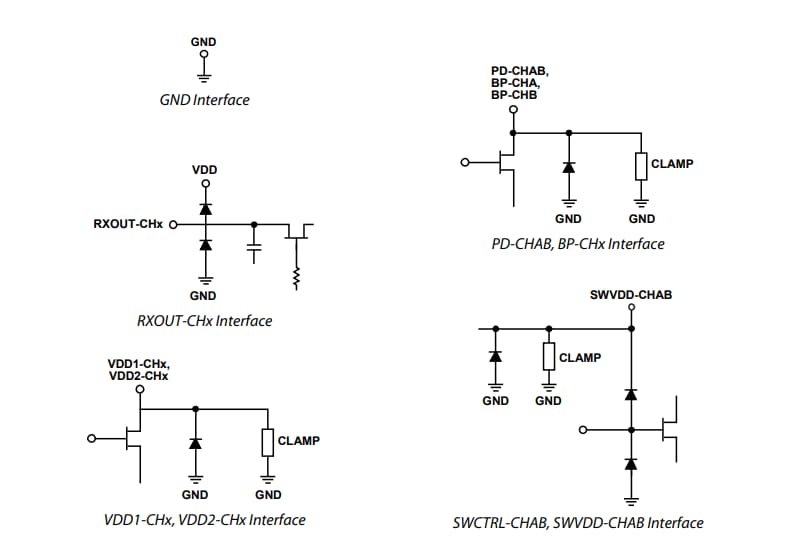

介面示意圖

電路圖 - Analog Devices Inc. ADRF5515接收器前端
