Analog Devices Inc. ADRF5046矽SP4T反射開關

Analog Devices Inc. ADRF5046矽SP4T（單極四投）反射開關是專為在100 MHz至44 GHz下運作所設計，插入耗損最低不到3.0 dB，隔離高於31 dB。ADRF5046在通過路徑和熱切換上的射頻 (RF) 輸入功率處理能力皆為27 dBm。使用矽製程開發的ADRF5046提供了互補金屬氧化物半導體 (CMOS)/低電壓電晶體對電晶體邏輯 (LVTTL) 相容控制。此寬頻開關的消耗電流極低，+3.3V正極電源為3 μA，−3.3V負極電源為−110 μA。

ADRF5046以尺寸輕巧、20端子、符合RoHS標準的平面柵格陣列 (LGA) 封裝提供，作業溫度範圍介於-40°C至+105°C。

特點

  • 超寬頻率範圍：100 MHz至44 GHz
  • 反射設計
  • 供應電壓
    • 正極：-0.3V至+3.6V
    • 負極：-3.6V至+0.3V
  • 低插入損耗
    • 18 GHz時為1.5 dB
    • 40 GHz時為2.5 dB
    • 44 GHz時為3.0 dB
  • 高隔離
    • 18 GHz時為46 dB
    • 40 GHz時為33 dB
    • 44 GHz時為31 dB
  • 高輸入線性
    • P0.1dB：27.5dBm（典型值）
    • IP3：50dBm（典型值）
  • 高射頻輸入功率處理
    • 通過路徑：27dBm
    • 熱切換：27dBm
  • 無低頻雜散
  • 0.1 dB射頻安定時間：50ns
  • 作業溫度範圍：-40°C至+105°C
  • 接面溫度 (TJ)：+135°C
  • 封裝類型：LGA-20
  • 封裝尺寸：3mm × 3mm
  • 符合RoHS標準

應用

  • 工業掃描器
  • 測試和儀器
  • 行動網路基礎架構 – 毫米波5G
  • 軍用無線電、雷達、電子反制 (ECM)
  • 微波無線電與超小型天線 (VSAT)

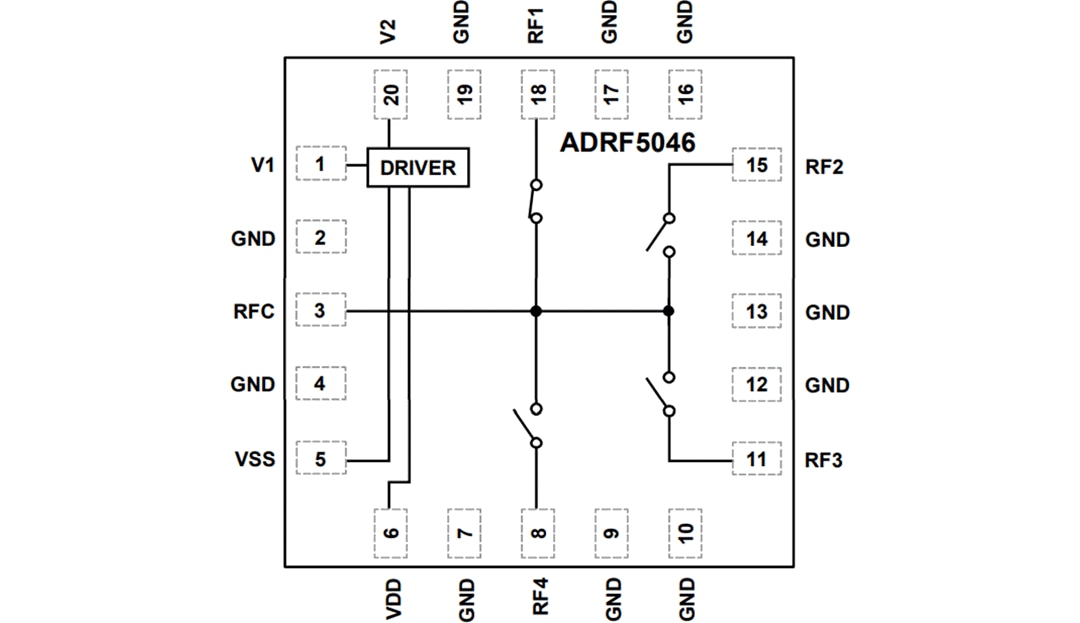

功能方塊圖

結構圖 - Analog Devices Inc. ADRF5046矽SP4T反射開關

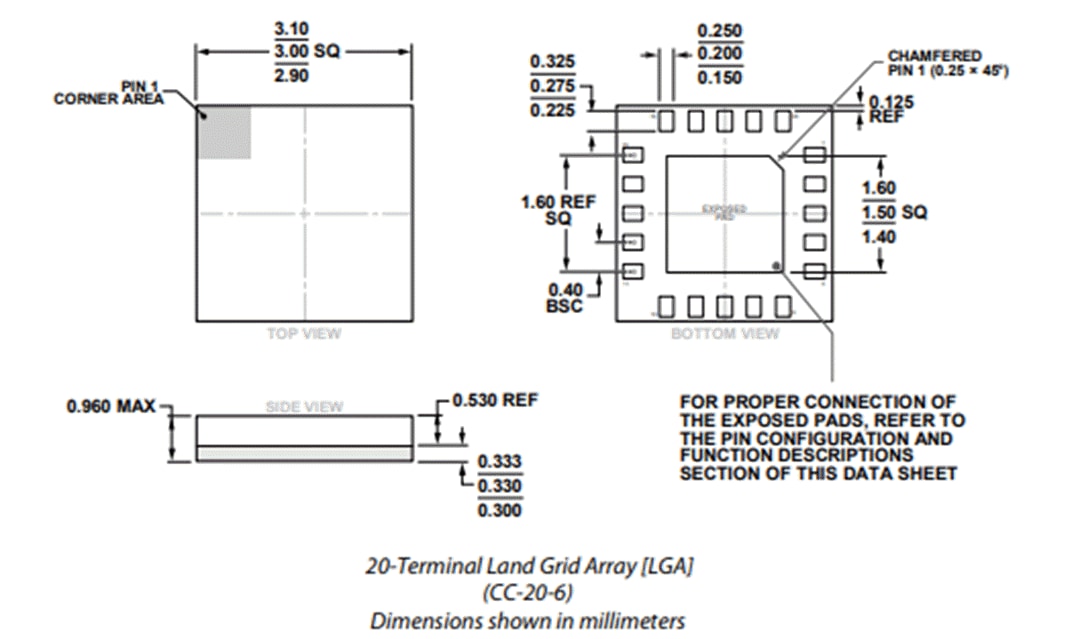

封裝尺寸

機械製圖 - Analog Devices Inc. ADRF5046矽SP4T反射開關
