Analog Devices Inc. ADPA7008功率放大器
Analog Devices Inc. ADPA7008功率放大器是一款結合GaAs、pHEMT、MMIC、31 dBm飽和輸出功率（PSAT，1W）等特性的分佈式功率放大器。ADPA7008內含整合式溫度補償晶片內功率偵測器，作業頻率範圍為20 GHz至54 GHz。
ADI ADPA7008功率放大器提供17.5 dB的小訊號增益，1 dB壓縮 (P1dB) 的輸出功率為30 dBm，22 GHz至40 GHz的IP3可達到出色的37 dBm（典型值）。ADPA7008擁有上述特性，因此非常適合線性應用，例如需要31 dBm高效PSAT的電子反制和儀器應用。
此外，裝置的射頻輸入和輸出在內部匹配，且具備DC阻斷，方便整合到更高階的組件中。裝置使用5V供應電壓 (VDD)，耗電量為1500 mA。
ADPA7008採用7 mm × 7 mm陶瓷無引線封裝，含散熱器 [LCC_HS]，具有低熱阻，而且與表面黏著製造技術相容。
特點
- 在22 GHz至40 GHz下，輸出P1dB典型值為30 dBm
- 在22 GHz至40 GHz下，PSAT典型值為31 dBm
- 在22 GHz至40 GHz下，增益典型值為17.5 dB
- 在22 GHz至40 GHz下，輸入反射波損耗典型值為12 dB
- 在22 GHz至40 GHz下，輸出反射波損耗典型值為9.5 dB
- 在22 GHz至40 GHz下，輸出IP3典型值為37 dBm
- 5V供應電壓，耗電量典型值1500 mA
- 50Ω匹配輸入與輸出
- 18端子，7 mm × 7 mm，陶瓷無引線晶片載體，含散熱片 [LCC_HS]
- 整合功率偵測器
應用
- 航太與國防
- 測試儀器
- 通訊

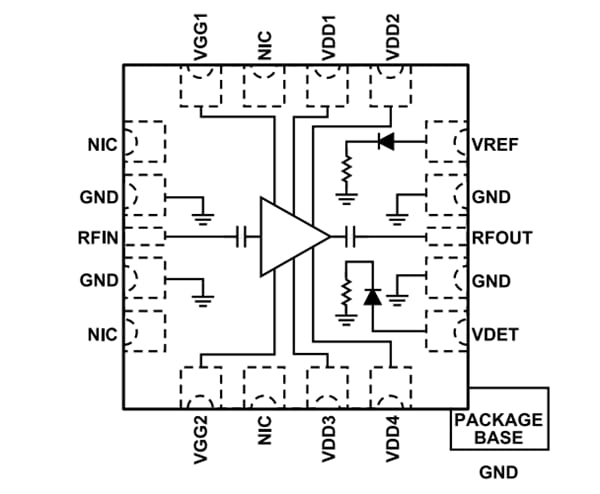

方塊圖
發佈日期: 2021-09-22
| 更新日期: 2022-03-11
