Analog Devices Inc. ADPA1107 GaN寬頻功率放大器
Analog Devices Inc. ADPA1107氮化鎵 (GaN) 寬頻功率放大器可在4.8 GHz至6.0 GHz的整個頻寬內提供45.0 dBm (35W) 和56.5%的典型功率附加效率 (PAE)。ADPA1107在5.4 GHz至6.0 GHz範圍內的增益平坦度為±0.5 dB。ADPA1107非常適合雷達、公共行動無線電和通用型放大等脈衝應用。Analog Devices Inc. ADPA1107採用40導線、6 mm × 6 mm的導線框晶片尺寸封裝 (LFCSP)。
特點
- PIN = 27.0 dBm時的POUT：45.0 dBm（典型值）（在5.4 GHz至6.0 GHz下）
- 小訊號增益典型值為30.5 dB（在4.8 GHz至5.4 GHz下）
- 頻率範圍：4.8 GHz至6.0 GHz
- PIN = 27.0 dBm時的PAE：56.5%（典型值）（在5.4 GHz至6.0 GHz下）
- VDD：28V（IDQ = 350 mA，10%工作週期）
- 40導線，6 mm×6 mm，LFCSP
應用
- 氣象雷達
- 船用雷達
- 軍用雷達

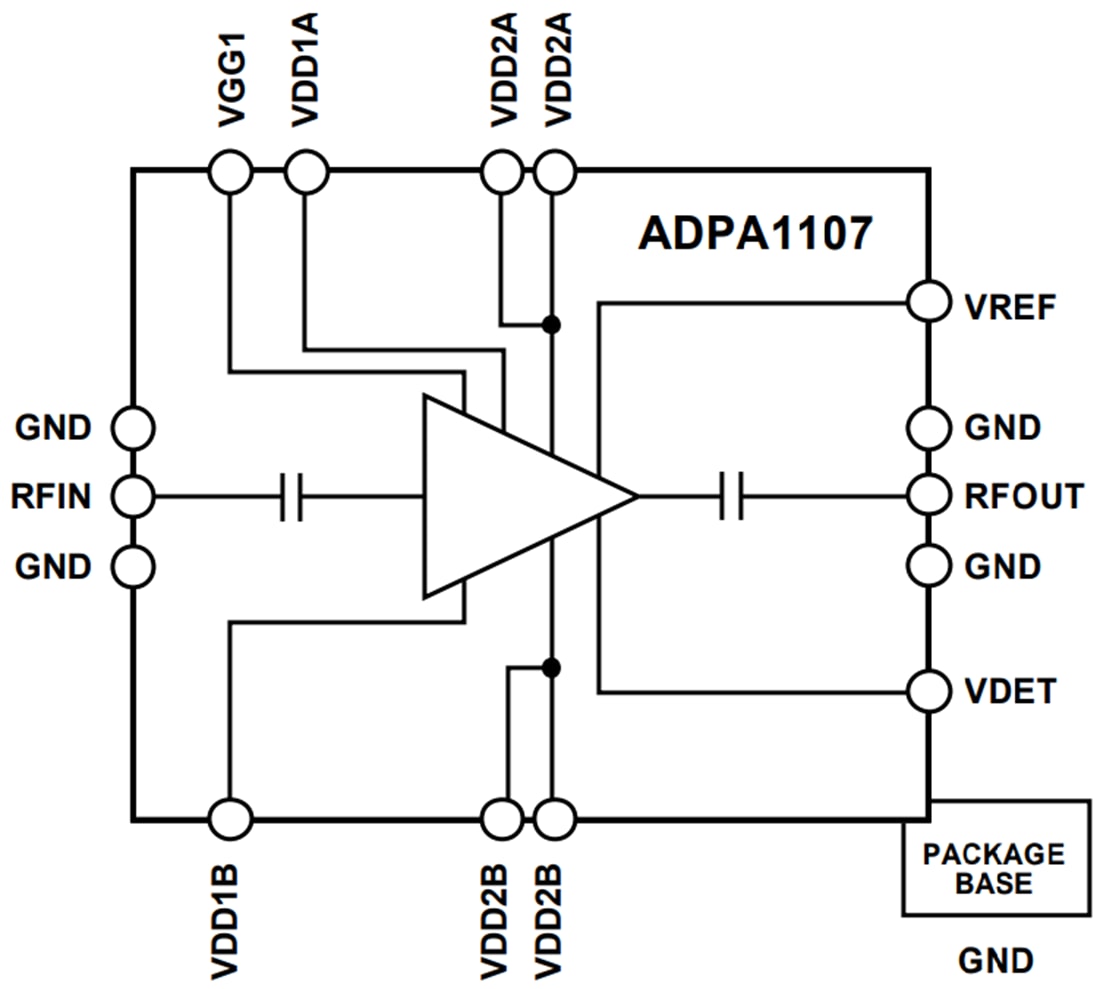

功能方塊圖
