Analog Devices Inc. ADPA1105 0.9 GHz至1.6 GHz GaN功率放大器
Analog Devices Inc. ADPA1105 GaN功率放大器在頻寬範圍為0.9 GHz至1.4 GHz時提供46 dBm (40W) 功率和60%典型功率附加效率 (PAE)。此外，ADPA1105在0.9 GHz至1.4 GHz頻寬範圍內提供±0.5 dB增益平坦度。
特點
- 46dBm典型輸出功率，PIN = 19dBm
- 小訊號增益：34.5dB（典型值，0.9GHz至1.4GHz時）
- PIN的功率增益 = 19 dBm：27dB（典型值）
- 頻寬：0.9GHz至1.6GHz
- PIN的PAE = 19dBm：60%（典型值，0.9GHz至1.4GHz時）
- 電源電壓：VDD = 50V（400mA，10%占空比）
- 32引腳5mm × 5mm LFSCP_CAV封裝
應用
- 天氣雷達
- 海上雷達
- 軍事雷達

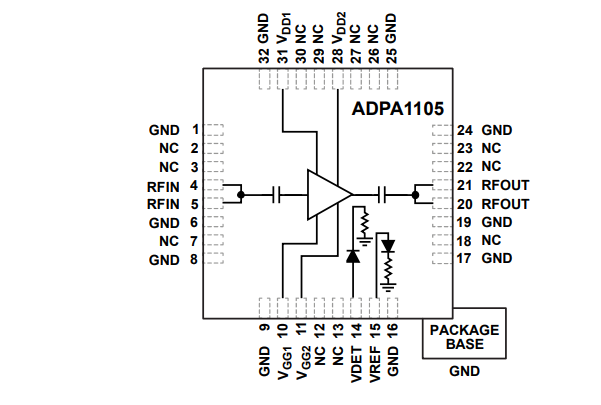

功能結構圖
發佈日期: 2020-11-23
| 更新日期: 2024-12-04
