Analog Devices Inc. ADIN1101低功耗10BASE-T1L PHY收發器
Analog Devices ADIN1101低功耗10BASE-T1L PHY收發器為單埠裝置，專為工業乙太網路應用設計，符合IEEE® 802.3cg-2019™乙太網路標準，適用於長距離10Mbps單對乙太網路 (SPE)。ADIN1101整合乙太網路物理層 (PHY) 核心與所有相關類比電路、輸入/輸出時脈緩衝、管理介面控制寄存器及子系統寄存器，同時具備MAC介面與控制邏輯，可管理重置、時脈控制及腳位配置。ADIN1101在啟用自動協商功能時，可支援長達1700公尺的纜線傳輸距離，並具備39mW的超低功耗特性。
其PHY核心支援IEEE 802.3cg標準規範的1.0Vp-p與2.4Vp-p兩種運作模式。可採用單一1.8V或3.3V電源供電，其中1.8V選項可啟用1.0Vp-p傳輸電平。為提升系統可靠性，ADIN1101內建電壓監測與上電重置 (POR) 電路。
主處理器或MAC與Analog Devices ADIN1101之間的通訊透過雙線MDIO介面處理，該介面可存取PHY核心的控制與狀態寄存器。此介面同時相容於IEEE 802.3標準第22條與第45條規範。
特點
- 符合10BASE-T1L IEEE標準802.3cg-2019
- 支援1.0Vp-p與2.4Vp-p傳輸電平，線纜長度可達1700公尺
- 支援1.0Vp-p與2.4Vp-p傳輸電平
- MDI極性偵測與校正
- 僅45mW低功耗設計
- 診斷功能
- 透過TDR進行纜線故障偵測
- 幀產生器與檢查器
- 具備MSE的鏈路品質指示器
- 幀產生器與檢查器
- 多重迴路模式
- 支援IEEE測試模式
- MII、RMII及RGMII MAC介面
- MDIO管理介面
- 透過腳位綁定實現非管理型配置
- 2腳位MDI
- 內建終端電阻與混合式
- 25MHz晶體或外部時脈輸入（RMII為50MHz）
- 單/雙電源供電，支援1.8V或3.3V作業
- 3.3V、2.5V或1.8V MAC介面VDDIO電源
- 整合電源監測與開機偵測 (POR)
- EMC測試標準
- IEC 61000-4-4電磁突波 (±4kV)
- IEC 61000-4-2靜電放電（±4kV接觸放電）
- IEC 61000-4-2靜電放電（±8kV空氣放電）
- IEC 61000-4-5湧浪 (±4kV)
- IEC 61000-4-6傳導抗擾度 (10V/m)
- IEC 61000-4-3輻射抗擾度（A級）
- EN 55032輻射發射（B級）
- 小型32腳位、5mm × 5mm LFCSP封裝
- 作業溫度範圍
- -40°C至+85°C（工業）
- -40°C至+105°C（擴展）
應用
- 製程控制
- 工廠自動化
- 建築自動化
- 現場儀器與開關
規格
- 4mA至8mA輸出驅動電流範圍
- 時脈
- 外部晶體振盪器 (XTAL)
- 25MHz典型頻率
- ±30ppm頻率容差
- <200µW典型驅動電平
- 60Ω最大等效串聯電阻 (ESR)
- 1.5pF典型輸入電容
- 18pF最大負載電容，10pF典型值
- 2ms最大啟動時間
- 時脈輸入 (CLK_IN)
- 25MHz或50MHz典型輸入頻率
- 0.8Vp-p至2.5Vp-p輸入電壓範圍
- 45%至55%輸入占空比
- 6kΩ典型驅動點電阻
- 3pF典型驅動點電容
- 40ps最大抖動容差 (RMS)
- CLK25_REF時脈輸出
- 25MHz典型頻率
- 45%至55%占空比
- 40p 最大長期抖動容差 (RMS)
- 外部晶體振盪器 (XTAL)
- 時序與延遲
- <1.8µs典型傳輸延遲（18位元時間）
- <3.2µs典型接收端延遲（32位元時間）
- ≤5µs典型總延遲
- 上電時序
- 40ms最大電源上升時間
- 20ms至43ms內部電源良好範圍所需最小時間間隔
- 6µs至14µs硬體配置鎖存時間
- 50ms最大管理介面有效時間
- 電源需求
- 1.71V至3.46V供電電壓範圍
- 1.0Vp-p傳輸電平（單電源）
- 25mA典型供電電流
- 45mW功耗（100%數據吞吐量，全活動狀態）；軟體關機模式下11mW
- 2.4Vp-p傳輸電平（單電源）
- 33mA典型供電電流
- 100%資料吞吐量、全活動狀態下功耗109mW；軟體關機模式下功耗22mW
- 2.4Vp-p傳輸電平（雙電源）
- 典型電源電流範圍15mA至16.5mA
- 100%資料吞吐量、全活動狀態下功耗81mW；軟體關機模式下功耗11mW
- 管理介面時序
- 最小MDC週期：400ns
- 最小MDC高電平時間：100ns
- 最小MDC低電平時間：100ns
- 最大MDC上升/下降時間：5ns
- MDIO訊號至MDC最小建立時間：10ns
- MDIO訊號至MDC最小保持時間：10ns
- MDIO至MDC最大延遲時間：300ns

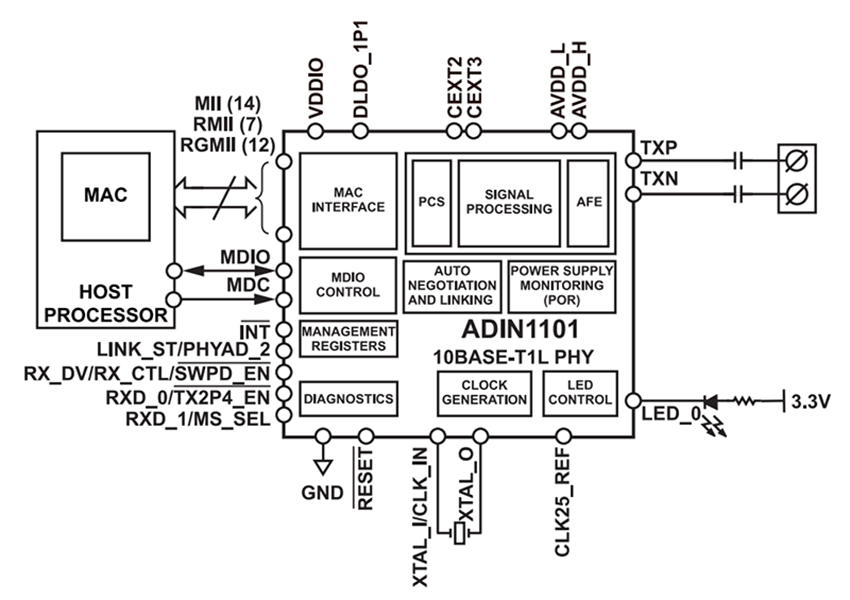

功能方塊圖
