Analog Devices Inc. ADF4368微波寬頻合成器
Analog Devices ADF4368微波寬頻合成器是一款整合VCO的高性能、超低抖動、整數N和分數N鎖相環 (PLL)。 此微波合成器無需內部倍頻器即可產生800MHz至12.8GHz輸出頻率範圍，且無需使用分諧波濾波器。此微波合成器的工作電壓為3.3V和5V，結溫範圍為-40°C至125°C，採用48引線、7mm x 7mm LGA封裝。此ADF4368寬頻合成器在12.8GHz具有9dBm輸出功率，採用單端配置，具有16階功率調整功能。典型應用包括 無線基礎設施（MC-GSM、5G）、 測試和測量、航空航天和國防。
特點
- 輸出頻率範圍：800MHz至12.8GHz
- 抖動<30fsRMS fOUT = 9.001GHz, fREF = fPFD = 250MHz，分數模式
- 寬頻相位雜訊底限：-160dBc/Hz（12.8GHz時）
- 625MHz相位探測器頻率（整數模式）
- 250MHz相位探測器頻率（分數模式）
- 4GHz參考輸入頻率
- -95dBc典型PFD雜散
- 多晶片輸出相位對齊
- 透過SYNC引腳或透過EZSync方法
- 3.3V和5V電源
- Supports ADIsimPLL™環路濾波器設計工具
- -40°C至125°C結溫範圍
- 採用48引線、7mm × 7mm LGA封裝
應用
- 無線基礎設施（MC-GSM、5G）
- 測試和量度
- 航空及國防
規格
- PLL規格
- 歸一化帶內相位雜訊底限
- -239dBc/Hz（整數模式）
- -237dBc/Hz（分數模式）
- 歸一化1/f相位雜訊底限
- -287dBc/Hz歸一化為1Hz
- -147dBc/Hz歸一化為1GHz（10kHz時）
- 歸一化帶內相位雜訊底限
- 參考輸出延遲規格
- 0.06ps/°C溫度係數
- <1ps調整步長
影片
結構圖

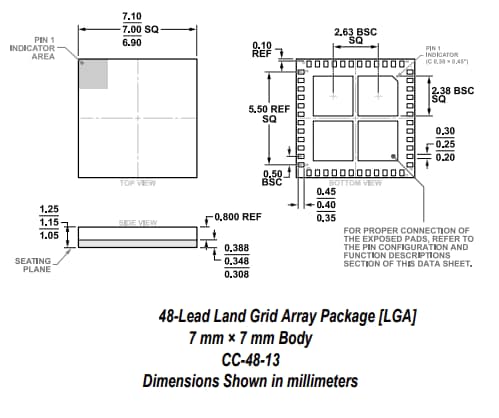

尺寸
發佈日期: 2023-07-14
| 更新日期: 2025-03-04
