Analog Devices Inc. ADALM-PLUTO主動學習模組

Analog Devices ADALM-PLUTO SDR主動學習模組 (PlutoSDR) 可向電子工程學員介紹軟體定義無線電 (SDR)、射頻 (RF) 和無線通訊的基本知識。本模組是專為不同等級與背景的學員所設計，學員可在講師帶領下或以自學方式使用這套自足式可攜式射頻實驗室。

可攜式實驗室
搭配筆記型電腦或平板電腦使用時，PlutoSDR可作為個人的可攜式實驗室，以提升教室內的學習效率。PlutoSDR支援MATLAB®和Simulink®軟體套件。這些軟體套件採用創新的圖形使用者介面 (GUI)，可讓學員加快學習速度、加快工作步伐，並探索更多內容。

探索射頻理論與射頻實務
學員可利用ADALM-PLUTO SDR主動學習模組，在取得技術、科學或工程學位的過程中，對真實世界的射頻與通訊知識奠定穩固的基礎。ADALM-PLUTO SDR主動學習模組使用獨立的傳送與接收訊號，可在全雙工模式下作業。PlutoSDR可擷取及產生325 MHz至3.8 GHz範圍內的射頻類比訊號，調整範圍最高可達61.44 MSPS。PlutoSDR具備libiio驅動程式，因此可支援OS X®、Windows®和Linux®，能讓學員在各種裝置上進行學習。

特點

可攜式自足式射頻學習模組
具成本效益的實驗平台

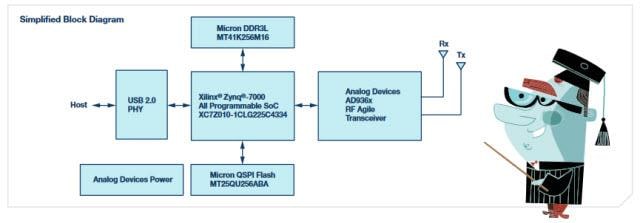

採用Analog Devices AD9363高整合度RF Agile Transceiver和Xilinx® Zynq Z-7010 FPGA
RF範圍介於325 MHz至3.8 GHz
瞬時頻寬最高20 MHz
彈性化的速率、12位元ADC和DAC
一個發射器和一個接收器，半雙工或全雙工
MATLAB® Simulink®支援
GNU無線電汲極與源極區塊
Libiio、C、C++、C#和Python API
USB 2.0介面
高品質的塑膠外殼
供電
- DC輸入 (USB)：4.5V至5.5V
轉換效能與時脈
- ADC和DAC取樣率：65.2 kSPS至61.44 MSPS
- ADC和DAC解析度：12位元
- 頻率準確度：±25 ppm
射頻效能
- 調整範圍：325 MHz至3800 MHz
- Tx功率輸出：7 dBm
- Rx雜訊係數：< 3.5 dB
- Rx和Tx調變準確度 (EVM)：-34 dB (2%)
- RF屏蔽：無

數位規格
- USB：2.0 On-the-Go
- 核心：單一ARM Cortex®-A9，667 MHz
- FPGA邏輯單元：28k
- DSP分割：80
- DDR3L：4 Gb (512 MB)
- QSPI快閃記憶體：256 Mb (32 MB)
實體規格
- 尺寸：117 mm×79 mm×24 mm或4.62"×3.11"×0.95"
- 重量：114g
- 溫度：10°C至40°C
PlutoSDR主機介面支援的USB裝置類別：
- 大容量儲存（方便更新韌體）
- 序列（與PlutoSDR上的Linux核心/使用者空間互動）
- 網路/RNDIS（上傳及控制自訂的ARM®應用程式）
- Libiio（Bulk USB，用於SDR資料的傳輸與控制）
- 裝置韌體升級（用於備份韌體升級）
