Analog Devices Inc. AD822系列低功率FET輸入運算放大器
Analog Devices Inc. AD822系列運算放大器為雙通道、高精度、單供電、低功率的FET輸入放大器。這些放大器提供真正的單供電功能，輸入電壓範圍延伸至負電軌以下，因此AD822在單供電模式下可接受低於接地的輸入訊號。AD822運算放大器可用5V至30V的單供電或±2.5V至±15V的雙供電運作。這些放大器的輸出電壓擺動可延伸至各電軌的10 mV以內，以提供最大輸出動態範圍。
AD822放大器能在低功耗下實現出色的AC效能，同時提供良好的DC效能、低雜訊和高負載驅動。這些運算放大器支援國防和航太應用（AQEC標準），可在−55°C至125°C的軍事級溫度範圍下運作。典型應用包括醫療儀器、電池供電的精密儀器、光電二極體前置放大器、主動濾波器，以及12位元至14位元的資料擷取系統。
特點
- 真正單供電運作：
- 輸入電壓範圍延伸至接地以下
- 軌對軌輸出擺盪
- 5V至30V單供電功能
- ±2.5V至±15V雙供電功能
- 高負載驅動：
- 電容負載驅動350 pF，G = +1
- 15 mA最小輸出電流
- 低功耗下具有出色的AC效能：
- 每一放大器800 μA最高靜態電流
- 1.8 MHz均一增益頻寬
- 3V/μs旋轉率
- 低雜訊：
- 13nV/√Hz（10 kHz時）
- 無相位轉換
- 良好的DC效能：
- 800μV最高輸入偏移電壓
- 2 μV/°C典型偏移電壓漂移
- 25 pA最高輸入偏壓電流
- 支援國防和航太應用（AQEC標準）
- −55°C至125°C軍事級溫度範圍
- 控管製造基準
- 同一組裝/測試據點
- 同一生產據點
- 強化產品變動通知
- 可依要求提供認證資料
- V62/12636 DSCC圖號
應用
- 電池供電精密儀器
- 光電二極體前置放大器
- 主動濾波器
- 12位元至14位元資料擷取系統
- 醫療儀器
- 低功耗參考與穩壓器

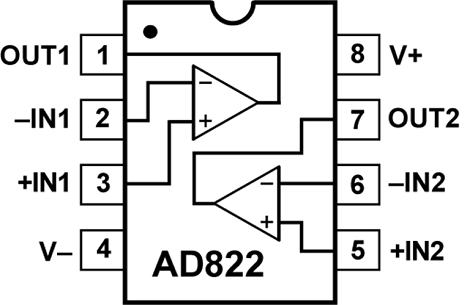

電路連接圖
