Analog Devices Inc. AD5679與AD5679R 16位元16通道nanoDAC+
Analog Devices AD5679與AD5679R 16位元16通道nanoDAC+是具緩衝電壓輸出的低功耗數位轉類比轉換器。AD5679R包含2.5V、2 ppm/°C內部參考（預設啟用）。AD5679則具備外部參考。AD5679與AD5679R DAC具備帶讀回或菊花鏈的50MHz串列外設介面 (SPI)。這兩款裝置均可用2.7V至5.5V的單一電源作業，設計保證具單調性。
特點
- 高效能
- 高相對準確度 (INL)：16位元時，最高為±4 LSB
- TUE：最大±0.14% FSR
- 偏移誤差：最大±1.5 mV
- 增益誤差：最大±0.06% FSR
- 低漂移2.5V電壓參考溫度係數
- 2ppm/°C（典型值）
- 40mA短路電流
- 寬作業範圍
- -40°C至+125°C溫度範圍
- 2.7V至5.5V的電源供應範圍
- 簡化式實作
- 使用者可選的增益1或2（增益腳位）
- 1.8V邏輯相容性
- 50MHz SPI含回讀或菊鏈
- 28導線、4 mm × 4 mm、符合RoHS的LFCSP
應用
- 光學收發器
- 基地台功率放大器
- 製程控制（可程式邏輯控制器 (PLC) 輸入/輸出卡）
- 工業自動化
- 資料擷取系統

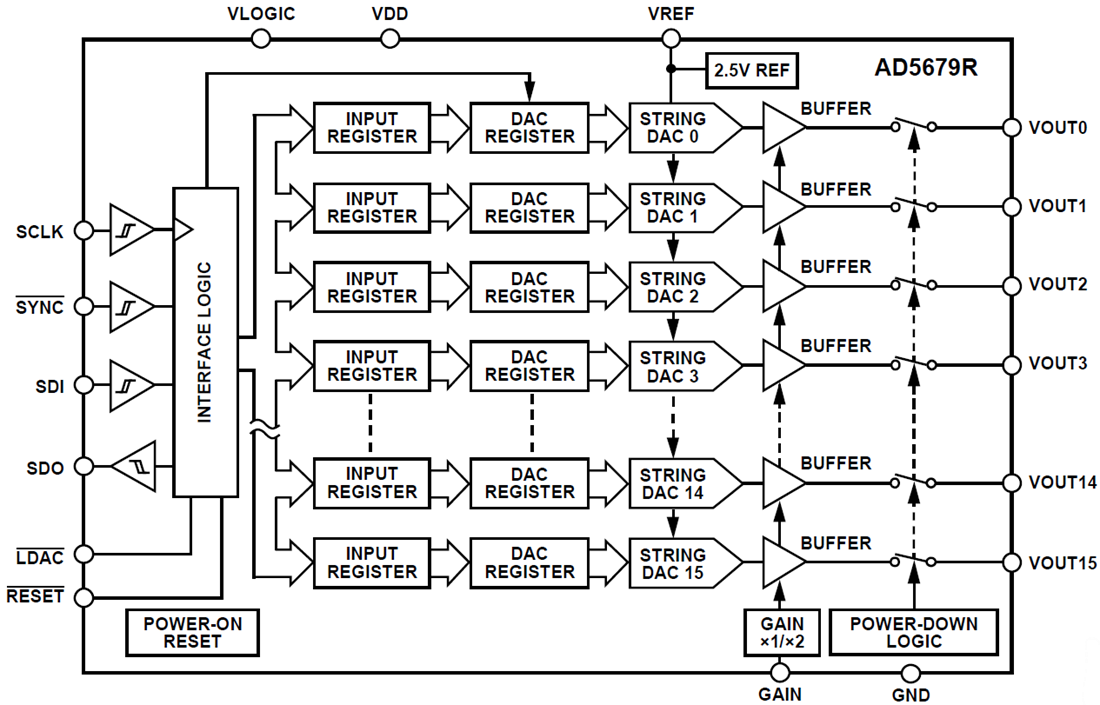

功能方塊圖
