ams OSRAM AS5116開發工具
ams AS5116開發工具設計用於快速評估、編程及測試AS5116 AEC-Q100軸上磁性位置感測器。AS5116 AEC-Q100軸上磁性位置感測器是一種非接觸式感測器，可透過完整的機械旋轉360°進行精確的角度測量。此感測器採用基於霍爾感測器技術的堅固架構，可在全轉型旋轉時測量通量密度 (Bz) 的正交組件。
Ams AS5116開發工具包括一個適配器板、插座板、電機板及評估套件。AS5116-SO_EK_SB插座板因其ZIF插座而用於快速編程AS5116磁性旋轉位置感測器，無需焊接。此插座板搭配USB I&P Box或SD4Y生產編程器使用。AS5116-SO_EK_AB適配器板是一種小型PCB，無需構建測試夾具或設計自己的PCB，即可對AS5116磁性位置感測器進行簡單快速的測試或評估。
相關產品
ams OSRAM AS5116 AEC-Q100 On-Axis Magnetic Position Sensors
Contactless sensors for accurate angular measurement over a full mechanical turn of 360°.

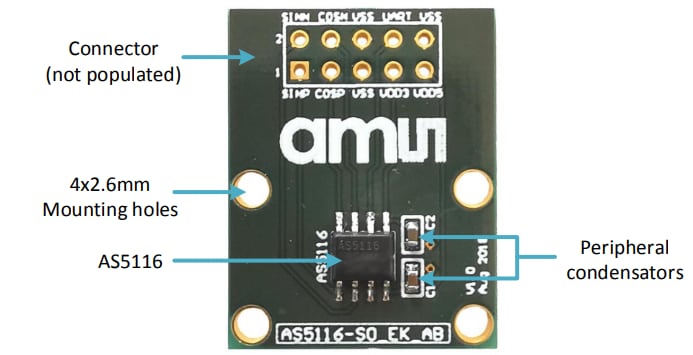

AS5116適配器板概覽
AS5116插座板概覽
影片
View Results ( 4 ) Page
| 零件編號 | 規格書 | 說明 |
|---|---|---|
| AS5116-SO_EK_ST |  |
位置感測器開發工具 AS5116 Evaluation Kit |
| AS5116-SO_EK_AB | |
位置感測器開發工具 AS5116 Adapterboard |
| AS5116-SO_EK_MB | 位置感測器開發工具 AS5116 Motorboard | |
| AS5116-SO_EK_SB | |
位置感測器開發工具 AS5116 Socketboard |
發佈日期: 2021-08-12
| 更新日期: 2022-03-11
