返回至Amphenol

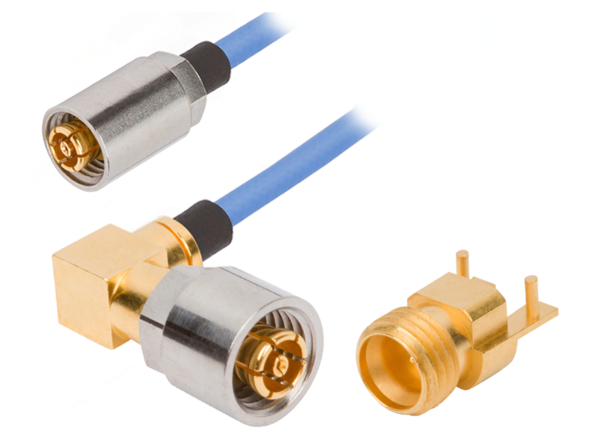

Amphenol / SV Microwave 螺紋式SMPM連接器和轉接器

Amphenol/SV Microwave螺紋式SMPM連接器和轉接器具備標準的SMPM射頻介面，帶有螺紋耦合螺帽，確保低插配力和拔除力。連接器和轉接器提供盲插/按壓設計，可容許徑向與軸向錯位。這些元件提供從DC到65 GHz的射頻效能、50Ω阻抗，能在-65°C至+165°C的溫度範圍內作業。Amphenol/SV Microwave螺紋式SMPM連接器和轉接器適用於高震動環境，同時還能維持高電子和機械效能。

特點

  • 盲插/按壓設計 (RFfortless®)
  • 射頻效能：DC至65 GHz
  • 設計可容許徑向與軸向錯位
  • 高密度封裝能力
  • 按壓式與扣壓式插配型態可供快速安裝
  • 新一代的相位陣列
  • 高速半導體測試

應用

  • 航太
  • 軍事
  • 寬頻
  • 儀器
  • 路由器
  • 電信
  • 10 Gbits至40 Gbits速度的應用
  • 纜線組件
  • PCB
  • 表面黏著連接

規格

  • 阻抗：50Ω
  • 電介質耐電壓：325V
  • 作業溫度範圍：-65°C至+165°C
  • 循環使用壽命：500次
  • 鍍金鈹銅接點
  • PTFE絕緣體材質
  • 不鏽鋼或鈹銅本體材質
  • 焊接端子
  • 垂直或直角方向

視訊

資訊圖表

資訊圖 - Amphenol / SV Microwave 螺紋式SMPM連接器和轉接器

檢視完整資訊圖表
