主頁 » 產品知識中心 » Amphenol Commercial GSB3 USB 3.0 Amphenol Commercial USB 3.0 SuperSpeed連接器
Amphenol Commercial

適用於 SuperSpeed的介面 -
高達
5Gbps的資料傳輸率！

Amphenol Commercial USB 3.0 SuperSpeed

Amphenol Commercial通用序列匯流排(USB) GSB3系列3.0 SuperSpeed 5Gbps連接器採用最新的高速USB技術。USB技術的這一重大改進為越來越複雜、需要更多電源的周邊設備提供額外的連接頻寬，但USB 3.0仍與USB 2.0保持向後兼容。USB 3.0連接器保持了相同的矩形，並將改進 當前使用2.0徵稅的設備的性能， 如外部硬碟機、高解析度網絡監視器、視頻監控和藍光驅動器。除了具有更高的數據傳輸率外，Amphenol Commercial USB 3.0 SuperSpeed 5Gbps連接器可在需要時提供更高功率並在不需要時提供較低功率，以改善設備和主機的連接性。

Amphenol Commercial USB 3.0 A型插座

新品！
USB 3.0 A型堆疊式插座
堆疊式 直角、標準、DIP 通孔型 hole
新品！ Amphenol USB 3.0 A型插座


檢視產品詳情

資料表


電氣性能
  • 額定電壓：30V AC
  • 電流額定值：
    • 引腳1及引腳4：1.8A
    • 其他引腳：0.25A
  • 觸點電阻：
    • 引腳1及引腳4：30mΩ（最大）
    • 其他引腳：50mΩ（最大）
  • 介電層耐電壓強度：100VAC
  • 絕緣電阻：100MΩ（最小）
  • 差動阻抗：90Ω ±15Ω
機械性能
  • 殼體： 高溫 塑膠材料：UL 94V-0額定值
  • 觸點：銅合金
  • 外殼：銅合金或不銹鋼
  • 插入力：最大35.0N
  • 拔出力：最小8.0N

 USB 3.0 A型插座
直角、通孔、標準型
Amphenol USB 3.0 A型插座


檢視產品詳情

資料表



    特點及優點
  • 完全符合USB 2.0及3.0規格
  • 5個金屬摩擦鎖接地指及極化塑膠設計確保插頭固定
  • 堅固的鍍金葉片觸點可承受達5000次週期
  • 高溫 適用於SMT程序和無鹵溶液的塑膠
  • EMI/RFI/ESD保護用全金屬遮罩
電氣性能
  • 電壓：30.0 VA
  • 電流：引腳1及引腳4 - 1.8A；其他引腳 - 0.25A（最小）
  • 觸點電阻：引腳1及引腳4 - 30mΩ（最大）；其他引腳 - 50mΩ（最大）
  • 介電層耐電壓強度：100VAC
    絕緣電阻：100MΩ（最小）
  • 阻抗：90Ω+/-15Ω@50 ps上升時間（20%-80%）
機械性能
  • 插入力：35.0N（最大）
  • 拔出力：8.0N（最小）
  • 標準耐久等級下最低1500次週期
  • 高耐久等級下最低5000次週期
物理 材料
  • 殼體及空間：94V-0 高溫 熱塑性塑膠，含30%玻璃纖維，藍色(Pantone 300C)
  • 終端：磷青銅
  • 殼體：銅合金

Amphenol Commercial USB 3.0 B型插座

USB 3.0 B型插座
直角、通孔、標準型



檢視產品詳情

資料表


    特點及優點
  • 完全符合USB 2.0及3.0規格
  • 2個金屬摩擦鎖接地指和極化塑膠設計確保插頭固定
  • 堅固的鍍金葉片觸點可承受達5000次週期
  • 高溫 適用於SMT程序和無鹵溶液的塑膠
  • EMI/RFI/ESD保護用全金屬遮罩
電氣性能
  • 電壓：30.0 VA
  • 電流：引腳1及引腳4 - 1.8A；其他引腳 - 0.25A（最小）
  • 觸點電阻：引腳1及引腳4 - 30mΩ（最大）；其他引腳 - 50mΩ（最大）
  • 介電層耐電壓強度：100VAC
  • 絕緣電阻：100MΩ（最小）
  • 阻抗：90Ω+/-15Ω@50 ps上升時間（20%-80%）
機械性能
  • 插入力：35.0N（最大）
  • 拔出力：8.0N（最小）
  • 標準耐久等級下最低1500次週期
  • 高耐久等級下最低5000次週期
物理 材料
  • 殼體：94V-0 高溫 熱塑性塑膠，含30%玻璃纖維，藍色(Pantone 300C)
  • 空間：94V-0 高溫 熱塑性塑膠、玻璃填充、黑色
  • 終端：磷青銅
  • 殼體：銅合金

Amphenol Commercial USB 3.0 A型插頭

新品！
USB 3.0 A型插頭
電纜 類型， 過模 、 1.8A
新品！ Amphenol USB 3.0 A型插頭
購買Amphenol Commercial USB 3.0 B型插頭電纜類型

檢視產品詳情

資料表

電氣性能
  • 電壓：30.0 VA
  • 電流：引腳1及引腳4 - 1.8A；其他引腳 - 0.25A（最小）
  • 觸點電阻：引腳1及引腳4 - 30mΩ（最大）；其他引腳 - 50mΩ（最大）
  • 介電層耐電壓強度：100VAC
  • 絕緣電阻：100MΩ（最小）
  • 阻抗：90Ω+/-15Ω@50 ps上升時間（20%-80%）
機械性能
  • 殼體： 高溫 塑膠材料：UL 94V-0額定值
  • 觸點：銅合金
  • 外殼：銅合金或不銹鋼
  • 插入力：最大30.0N
  • 拔出力：最小8.0N

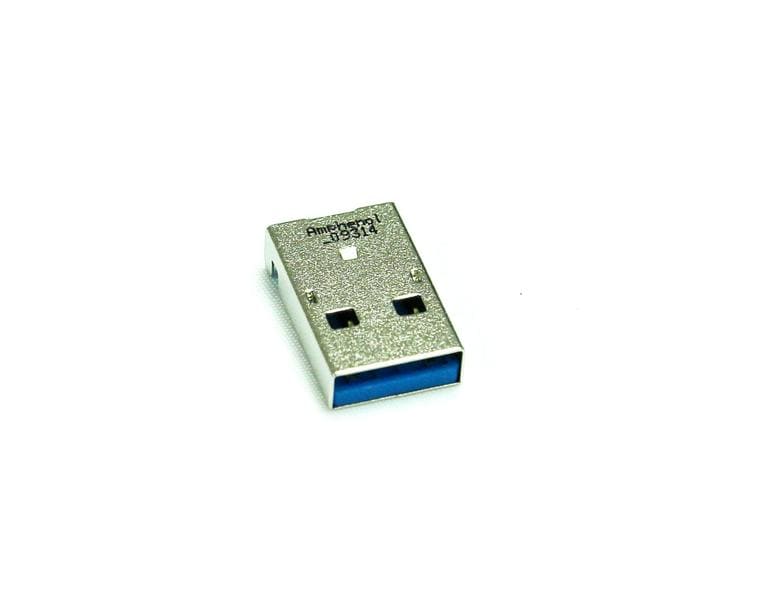

 新品！
USB 3.0 A型插頭
標準 型，直角，SMT
新品！ Amphenol USB 3.0 A型插頭


檢視產品詳情

資料表

電氣性能
  • 電壓：30.0 VA
  • 電流：引腳1及引腳4 - 1.8A；其他引腳 - 0.25A（最小）
  • 觸點電阻：引腳1及引腳4 - 30mΩ（最大）；其他引腳 - 50mΩ（最大）
  • 介電層耐電壓強度：100VAC
  • 絕緣電阻：100MΩ（最小）
  • 阻抗：90Ω+/-15Ω@50 ps上升時間（20%-80%）
機械性能
  • 殼體： 高溫 塑膠材料：UL 94V-0額定值
  • 觸點：銅合金
  • 外殼：銅合金或不銹鋼
  • 插入力：最大30.0N
  • 拔出力：最小8.0N

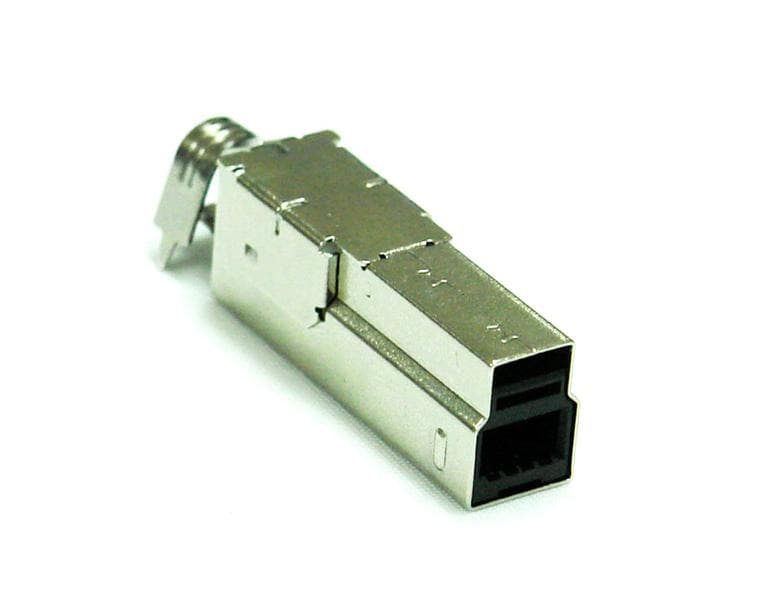

Amphenol Commercial USB 3.0 B型插頭

新品！
USB 3.0 B型插頭
9位，1.8A
新品！ Amphenol USB 3.0 B型插頭


檢視產品詳情

資料表

電氣性能
  • 電壓：30.0 VA
  • 電流：引腳1及引腳4 - 1.8A；其他引腳 - 0.25A（最小）
  • 觸點電阻：引腳1及引腳4 - 30mΩ（最大）；其他引腳 - 50mΩ（最大）
  • 介電層耐電壓強度：100VAC
  • 絕緣電阻：100MΩ（最小）
  • 阻抗：90Ω+/-15Ω@50 ps上升時間（20%-80%）
機械性能
  • 殼體： 高溫 塑膠材料：UL 94V-0額定值
  • 觸點：銅合金
  • 外殼：銅合金或不銹鋼
  • 插入力：最大30.0N
  • 拔出力：最小8.0N

Amphenol Commercial USB 3.0 Micro-B型插座

USB 3.0 Micro-B型插座
0.65mm間距、直角、SMT、標準型
Amphenol Commercial USB 3.0 Micro-B型插座


檢視產品詳情

資料表


特點和優點
  • Micro-USB (USB3.0)標準合規
  • 小尺寸節省房屋佔用
  • 耐久性優於迷你USB
  • 穩定訊號傳輸
  • 用於無鉛回流工藝並符合RoHS的無鹵材料
  • 外殼上的6個焊接墊確保在施加最小150N剝離强度或施加最大25N扭力時不會損壞

電氣性能
  • 電壓：30.0 VAC
  • 電流：其他引腳 - 0.25A（最小）；引腳1及引腳5 - 1.8A；訊號引腳 - 1A (USB2.0)
  • 觸點電阻：引腳1及引腳5 - 30mΩ（最大）；其他引腳 - 50mΩ（最大）
  • 耐受電壓：100 VAC / 1 min.
  • 絕緣電阻：100MΩ（最小）
  • 操作溫度：-20ºC至60ºC
  • 阻抗：90Ω+/-15Ω@50 ps上升時間（20%-80%）

 機械效能
  • 插入力：35N（最大）
  • 10,000次週期拔出力後最小8N
  • 耐久性至少10,000次週期
  • 編帶及捲軸包裝

 物理 材料
  • 殼體：UL 94V-0 高溫 熱塑性塑膠、黑色
  • 觸點：磷青銅
  • 殼體：不銹鋼
  • 觸點鍍層：整體金色閃光，觸點 為 - 30µ"金
  • 外殼鍍層：鍍金 （ 焊接墊上） 其
