Altera Stratix® 10開發套件

Intel Stratix® 10開發套件是包含評估Stratix 10 FPGAs能力所需之硬件和軟件的完整設計環境。該套件可用於採用PCI-SIG®相容開發板開發和測試PCI Express® (PCIe®) 3.0設計。使用這些板開發和測試DDR4、DDR3、QDR IV和RLDRAM III記憶體組成的記憶體子系統。模塊化及可升級的設計還可採用FMC中層卡介面的FPGA中層卡(FMC)連接器進行設計。支持JESD204B、Serial RapidIO®、10Gbps乙太網(10GbE)、SONET、通用公共無線電介面(CPRI)、OBSAI及眾多其他協議。

套件內容

  • Stratix 10 GX或MX FPGA開發板
  • 1 GB DDR4 SDRAM、2 GB DDR3 SDRAM和RLDRAM3 (16 Meg x 36) 子卡
  • FMC回授卡，支援收發器、LVDS和單端I/O
  • 一個四通道小型插入式 (QSFP) 外框
  • 一個FMC低腳位數（LPC + 15收發器）連接器
  • PCIe x16邊緣連接器
  • 序列數位介面 (SDI) 通道
  • AC轉接器電源線
  • 乙太網路及USB纜線

軟體

  • 設計範例
  • 電路板更新入口網站設計
  • 電路板測試系統 (BTS) 設計
  • 說明文件
  • Stratix 10 GX或MX FPGA開發套件使用者指南
  • 電路板設計檔案
  • Quartus Prime Pro軟體（必要）

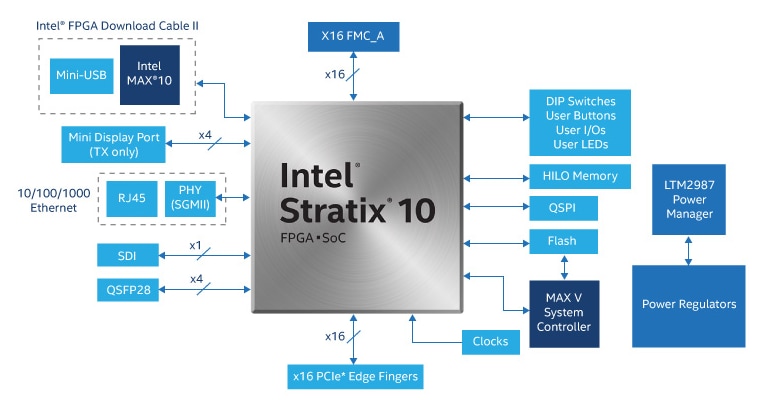

方塊圖

結構圖 - Altera Stratix® 10開發套件
