Murata MAGICSTRAP® RFID模組

Murata LXMS MAGICSTRAP RFID Modules

技術

Murata MAGICSTRAP® RFID標籤元件是小型且可靠耐用的RFID標籤模組。此UHF RFID模組可為安裝於印刷電路板之產品可追溯性,提供理想的解決方案。上述 Murata UHF RFID 模組利用電路板走線做為轉發器天線。一旦安裝UHF RFID模組,即可利用與任何EPCglobal Gen2 / ISO 18000-6C相容的UHF讀寫器,將資訊儲存於MAGICSTRAP®裝置並從該裝置取回。LXMS裝置非常適合應用於電信、汽車及電腦應用領域,以及需要內建RFID轉發器的其他設計。

Murata HF RFID標籤的尺寸為傳統標籤的1/10。Murata HF RFID模組採用多層技術,與ISO15693裝置完全相容,可適用於各種物件。Murata HF模組包括內嵌於裝置內的RF天線。


只有內含天線的RFID晶片符合所包含的電路
Murata LXMS MAGICSTRAP RFID Modules: Key Features
MAGICSTRAP® RFID - UHF標籤
UHF band RFID

MAGICSTRAP® - HF/NFC標籤系列
HF band RFID

LX MAGICSTRAP® UHF頻段RFID模組

UHF頻段RFID可遠距在同一批次讀取多個標籤,適用於庫存控管、檢查工作及物流業。

Murata LX系列MAGICSTRAP® UHF RFID模組提供從865 MHz至955 MHz的廣大頻率範圍,且機械安裝公差範圍寬廣,可供輕易組裝至RFID標籤或電子標籤。UHF頻段RFID的作業溫度範圍介於-40°C至+85°C,並具備高ESD防護功能。LX系列採用NXP SL3ICS1x02 Smart Label與Tag IC作為控制器。深入瞭解NXP SL3ICS1x02智慧標籤與標籤IC

LXMS21ACMF-183提供超小型封裝,符合ISO1800-63與EPC Global Gen 2v2標準。本產品為LXM21 MAGICSTRAP®的擴充產品,搭載Impinj Monza 6晶片IC,且相容於迴焊SMT。


產品特色
  • 阻抗轉換功能可更準確地符合各種天線設計
  • 提供4種版本,可完美符合天線阻抗
  • 導電材料與非導電材料皆可用於連接天線
  • 100%環保材料,符合RoHS標準

應用
  • 電信設備
  • 汽車
  • 工業
  • 電腦/伺服器
  • EMS/合約
  • 小型產品管理
  • 電子裝置管理
  • 衣物管理

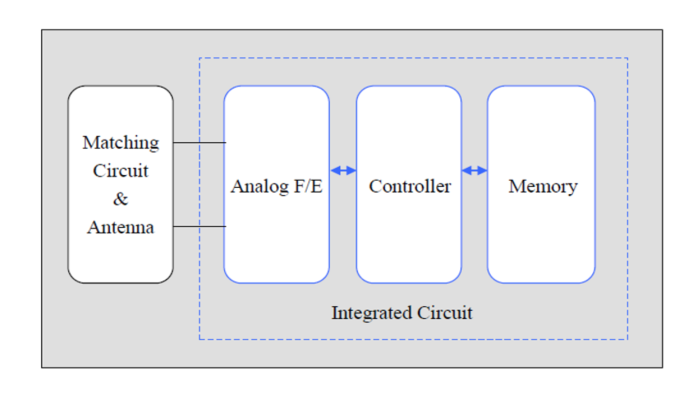

方塊圖
Block Diagram

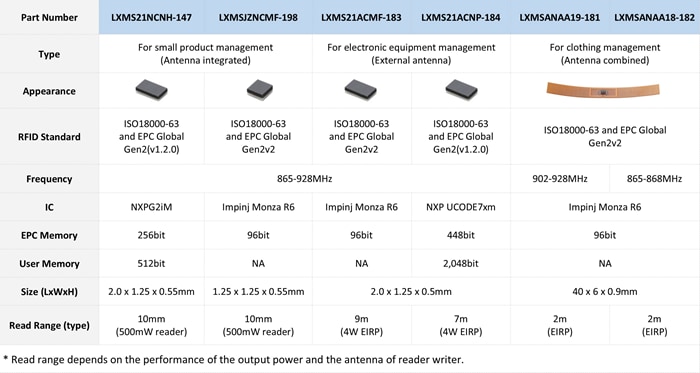

UHF band RFID

帶嵌入式天線的HF模組

HF頻段RFID可被公共交通组织和超市所採用(比如用於進行支付),並且以非接觸式IC卡的形式被廣泛採用。此外,因為可以使用智慧型手機中的標籤讀取數據,所以可以輕鬆安裝RFID而不會出現問題。

業界最小的RFID標籤。它甚至可以通過樹脂成型嵌入到產品中,非常適合小型應用,如可穿戴裝置和測試管,玩具和筆。

LXMSAPHA17-176 MAGICSTRAP® HF RFID模組

Murata LXMSAPHA17-176小型HF RFID模組具備嵌入式天線,且相容於ISO14443/NFC Forum Type 2。LXMSAPHA17-176採用8.3 x 8.3 x 0.7mm封裝,具有高效能,全球通用。此HF模組提供13.56MHz的作業頻率。此裝置內含1152位元使用者記憶體。
深入瞭解相關工具


產品特色
  • ISO14443/NFC Forum Type2相容
  • 13.56MHz作業頻率
  • 嵌入天線
  • 使用NXP NTAG213,1152位元使用者記憶體
  • 小巧封裝(8.3 x8.3 x 0.7mm,典型值)
  • 全環保材料且符合RoHS標準
  • 背面有雙向粘合劑

LXMS33 MAGICSTRAP® HF模組

Murata LXMS33HCNG-134 MAGICSTRAP®模組是小型的HF頻段RFID IC,且具有嵌入式天線。此Murata模組符合ISO15693標準且可在世界各地使用,儘管採用小尺寸外型設計,效能仍相當優異。此元件亦具備896-bit使用者記憶體。LXMS33 RFID IC採用超迷你3.2 x 3.2 x 0.7mm封裝,具備強大的設計,可抵抗高溫、高濕環境條件。讀取範圍為15 mm(200 mW輸出功率,37 x 54 mm天線)。目前亦提供符合NFC forum Type 2 (ISO1443 type A) 標準的產品。


產品特色
  • 標籤內嵌RF天線
  • 傳統HF標籤設計
  • 無需外部天線設計,可輕鬆實作
  • 符合ISO 15693標準
  • 讀取範圍:15mm(200mW輸出功率,37 x 54mm天線)
  • 可黏貼至各種物件
  • 提供符合NFC forum Type 2 (ISO1443 type A) 標準的產品

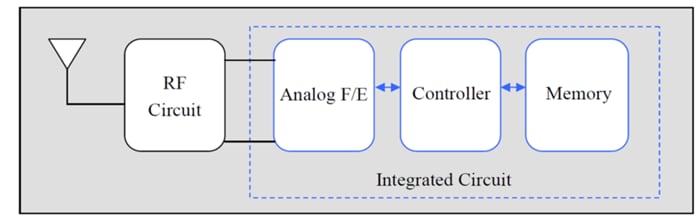

方塊圖
HF Block Diagram

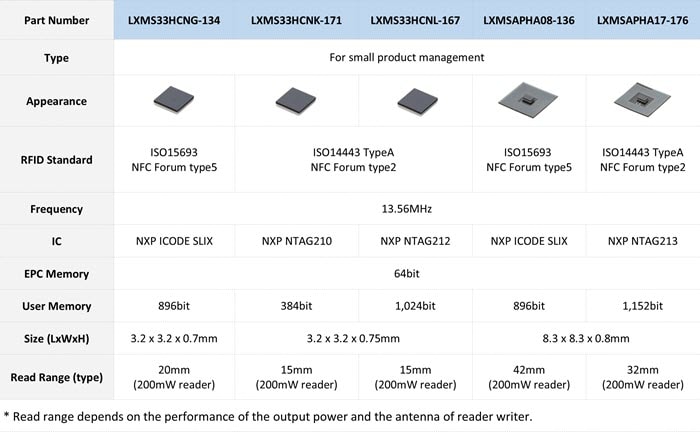

HF band RFID

Murata RFID解決方案可引進各種產業,包括零售、醫療保健、智慧工廠、洗衣和娛樂。



Smart Factories Applications

安裝RFID標籤,將工廠內的裝置(產品、生產設備等)連接至物聯網 (IoT),可提高產業的效率,開創新業務。

可能的應用:
  • 產品/材料控管
    • 生產流程監控
    • 庫存位置控管與追蹤
    • 進料檢查自動化
  • 設備控管
    • 可自動設定設備的工作條件
    • 夾具位置控管


將IC標籤嵌入零售商品內,允許使用者確認商品的可追蹤性,也有助於避免仿冒商品,提高配送控管的效率。


可能的應用:
  • 判斷原廠商品的真偽
  • 倉庫的庫存控管,以及擷取服飾店與零售商店的銷售資訊
  • 產品包裝可直接轉換為RFID標籤
  • 可同時讀取產品資訊,提高會計系統的效率


飯店可透過使用RFID,迅速地控管床單、毛巾和睡衣的出借與歸還。


可能的應用:
  • 亞麻布料進料與出料控管
  • 乾淨衣物使用與清洗次數控管
  • 連結至自動化衣物分類設施
  • 制服出借控管


醫療保健人員可透過使用RFID,避免注液錯誤,提高記錄的準確度。此外,也可經由將小型標籤嵌入測試管,輕鬆確認檢查項目和病患資訊。

可能的應用:
  • 點滴交叉檢查系統
  • 測試管控管
  • 醫療用品庫存控管
  • 藥品配送控管
  • 手術工具控管
  • 制服控管

Datasheet Tracking test tubes in real time using NFC

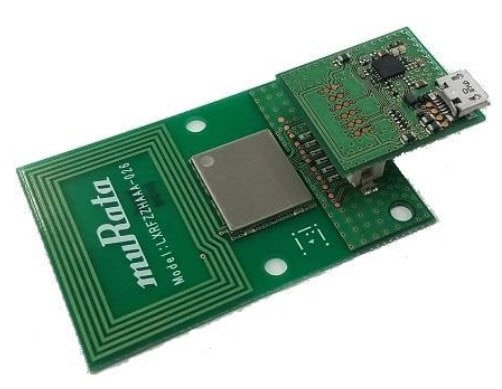

LXRFZZHAAA-028評估套件

Murata LXRFZZHAAA-028評估套件設計用於評估LXRFZZHAAA-026 HF(高頻)RFID(射頻識別)讀寫器的功能。此評估套件內含讀寫器裝置、介面板和標籤範例。LXRFZZHAAA-028評估套件可在4.5V至5.5V供應電壓範圍內作業,作業溫度範圍則介於-25ºC至65ºC。

Murata LXRFZZHAAA-028 Evaluation Kit
