Infineon TLE500x/TLE501x磁角感測器

Infineon TLE500x/TLE501x磁角感測器依據磁角感測原理進行設計，並以通過考驗且符合汽車標準的整合巨磁阻(iGMR)技術為基礎，此技術結合磁阻感測元件與積體電路於單一晶片中。這些裝置可判斷磁場的絕對方位，涵蓋0°至360°的完整範圍，並具備極高的測角準確度與解析度。這些產品提供許多優點，包括整合性、快速訊號處理、短延遲時間及多種介面選項。典型應用則包含磁編碼、馬達換相、轉向角以及旋轉位置測量等。

TLE5009
TLE5011
TLE5012B

Infineon以GMR為基礎的TLE5009角度感測器為具備類比輸出的角度感測器，此裝置可透過巨磁阻(GMR)元件測量正弦與餘弦角度成分，以偵測磁場方位。每個裝置皆可提供類比正弦與餘弦輸出電壓，以顯示0至360°的磁角。差分GMR橋接訊號具有溫度補償，且與磁場強度無關，因此有助於在寬廣的溫度與磁場範圍內提供一致的輸出電壓。此類比輸出專為差分應用設計，輸出電壓的設計可使用A/D轉換器的動態範圍，而轉換器則使用與感測器及電壓參考相同的電源。

其他資源

產品資料

Infineon TLE5009 GMR-Based Angular Sensors

Order Infineon TLE5009 GMR-Based Angular Sensors

檢視產品清單


產品特色 3V至5.5V作業供應電壓低電流消耗量及超快速啟動過電壓偵測 360°非接觸式角度測量輸出振幅針對3.3V或5V供應電壓電路(分別為類型-E10x0或-E20x0)進行最佳化由於感測原理以GMR為基礎，不會受到氣隙變化影響輸出振幅在寬廣溫度範圍內維持一致：-40°C至150°C (接面溫度)	高準確度，整體角度誤差通常為0.6° 符合AEC-Q100汽車標準採用無鉛(Pb-free)鍍層環保封裝應用轉子位置感測適用於電子馬達換相旋轉開關轉向角度感測閥或瓣的位置感測

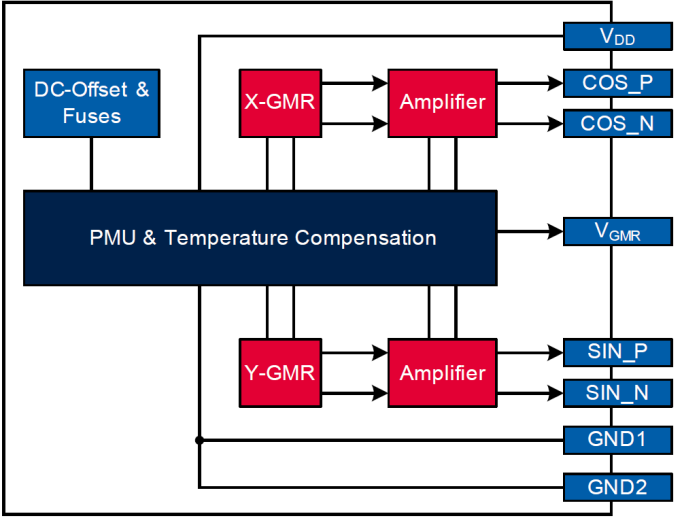

方塊圖

Infineon TLE5011 GMR角度感測器為360°角度感測器，可藉由測量正弦與餘弦角度成分，偵測磁場方位。此測量作業由單片整合巨磁阻(iGMR)元件完成，資料通訊則透過相容於SPI的雙向同步序列通訊(SSC)介面完成。正弦與餘弦值可透過數位方式讀出，這些訊號則可透過數位方式處理，計算磁場(磁鐵)的角度方位，上述計算可利用座標旋轉數位電腦(CORDIC)演算法完成。將一個以上的TLE5011連接至微控制器的一個SSC介面可以提供冗餘，如果使用多個TLE5011裝置，已連接的TLE5011可透過廣播指令進行同步。

其他資源

產品資料

檢視產品詳細資料

產品特色

以巨磁阻(GMR)為基礎的原理
適用於角度測量的整合磁場感測
專為3.3V與5V系統設計
完整的0 - 360°角度測量
高準確度單位元SD-ADC
在介面上以16位元表示正弦/餘弦值
廣磁性運作範圍：30mT至50mT
雙向SSC介面最高可達2Mbit/s
3-pin SSC介面相容於SPI並具備汲極開路
ADC與濾波器透過SSC與外部指令進行同步
測試電阻器可用於模擬角度值
核心供應電壓2.5V

0.25μm CMOS技術
符合汽車標準：-40°C至150°C (接面溫度)
符合JEDEC標準的抗閂鎖
ESD > 4kV (HBM)
採用無鉛鍍層環保封裝

應用

轉向角度
無刷直流馬達換相
旋轉開關
一般角度感測

方塊圖

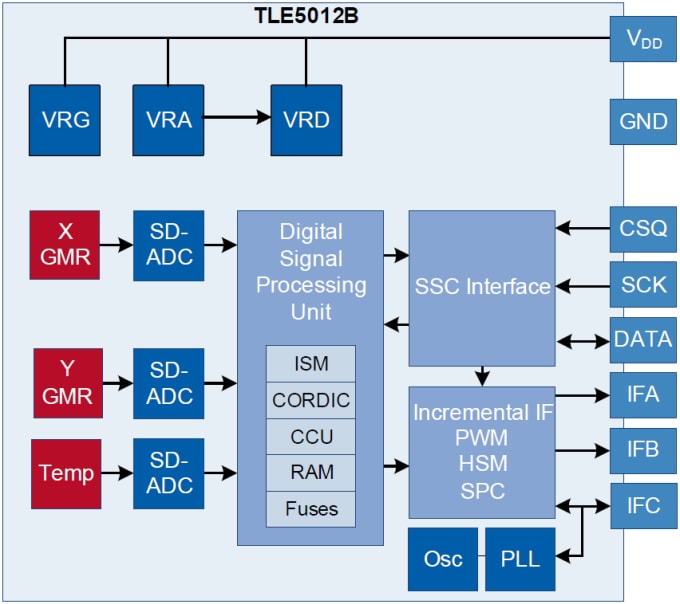

Infineon以GMR為基礎的TLE5012B角度感測器為可偵測磁場方位的360°角度感測器，藉由單片整合巨磁阻(iGMR)元件測量正弦與餘弦角度成分以偵測磁場。這些原始訊號(正弦與餘弦)可透過數位方式處理，計算磁場(磁鐵)的角度方位。TLE5012B是已預先校正的感測器，校正參數則儲存於雷射熔絲中。啟動時，熔絲的數值會寫入至正反器，接著由應用專屬參數變更這些數值。資料通訊則透過相容於SPI的雙向同步序列通訊(SSC)完成。感測器組態儲存於暫存器中，並可透過SSC介面存取。
