Analog Devices / Hittite HMC751LC4 SMT PHEMT Low Noise Amplifier

Analog Devices / Hittite HMC751LC4 SMT
PHEMT低雜訊放大器

Analog Devices/Hittite HMC751LC4 SMT PHEMT低雜訊放大器為高動態範圍GaAs pHEMT MMIC低雜訊放大器(LNA)，採用無引線、無鉛且符合RoHS標準的SMT封裝。HMC751LC4提供25dB小訊號增益、2.2dB雜訊係數，以及輸出+25dBm的IP3。P1dB輸出功率為+13dBm，亦可將LNA做為基頻、I/Q或鏡像抑制混波器的LO驅動器使用。HMC751LC4可使用表面黏著製造技術。典型應用包括點對點無線電、點對多點無線電、VSAT、測試設備、感測器及軍事應用。
產品特色
  • 雜訊係數：2.2dB
  • 增益：25dB
  • OIP3：+25dBm
  • 單電源供應：+4V @ 73mA
  • 50Ohm匹配輸入/輸出
  • 符合RoHS標準的4 x 4mm封裝
  • 電氣規格，TA = +25°C，VDD 1, 2, 3 = +4V
應用
  • 點對點無線電
  • 點對多點無線電及VSAT
  • 測試設備與感測器
  • 軍事

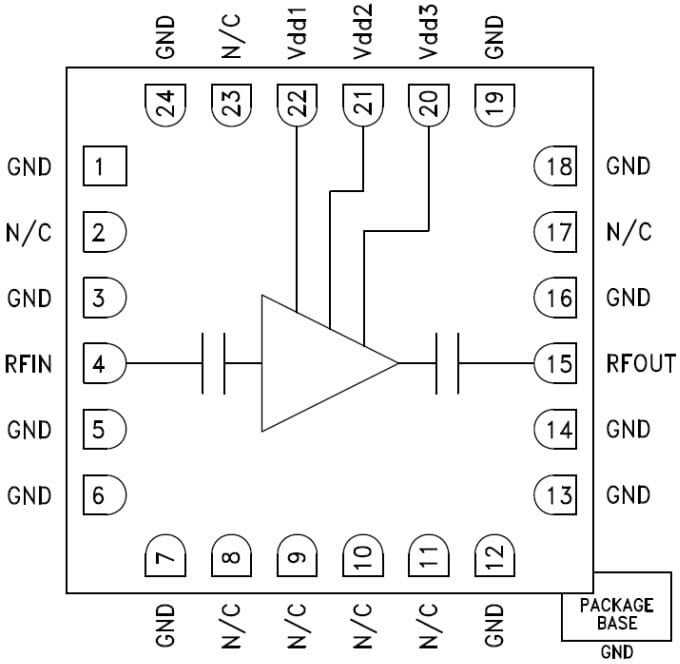

功能圖
Functional Diagram
