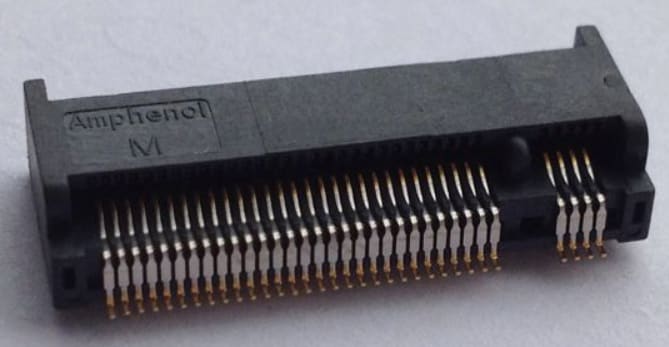

Amphenol Commercial Products M.2 Series Connectors

Amphenol Commercial Products M.2系列連接器

Amphenol Commercial Products M.2系列連接器的尺寸外型非常適合用於行動附加卡，也有助於從Mini Card和半Mini Card轉移至更小的尺寸外型，縮減體積和容量。M.2系列連接器具有75個位置(67個有效線及8個機械鍵控專用的位置)。單與雙機械鍵控可用於多種標準。M.2系列具有間距0.50mm的兩列接點，且底部列從頂部列開始交錯0.25mm。M.2系列支援多種標準卡片寬度(12mm、16mm、22mm及30mm)和長度(16mm、26mm、30mm、38mm、42mm、60mm、80mm及110mm)。

產品特色
  • 75個位置(67個有效線及8個機械鍵控專用的位置)
  • 單與雙機械鍵控可用於多種標準
  • 間距0.50mm的兩列接點；底部列從頂部列開始交錯0.25mm
  • 支援多種標準卡片寬度(12mm、16mm、22mm及30mm)
  • 支援多種標準卡片長度(16mm、26mm、30mm、38mm、42mm、60mm、80mm及110mm)
  • 更小的0.5mm間距
  • 67個電路，每個節點的額定電流為0.5A
  • 低矮外型(最低高度= 2.25mm)
  • 更快的資料傳輸速率(支援PCI Express 3.0、SATA 3.0及USB 3.0)
  • M.2模組卡的各種鍵控選項
  • 可用於單面與雙面模組
應用
  • M.2 key A連接器適用於使用Wi-Fi、藍牙、NFC及WiGig等無線連線的應用。模組卡類型包括1630、2230及3030。
  • M.2 key B連接器適用於使用WWAN+GNSS或固態儲存裝置(SSD)的應用。模組卡類型包括3042、2230、2242、2260、2280及22110。
  • M.2 key E連接器適用於使用Wi-Fi、藍牙、NFC及GNSS等無線連線的應用。模組卡類型包括1630、2230及3030。
  • M.2 key M連接器適用於使用PCIe或SATA或固態儲存裝置(SSD) 支援的Host I/F應用。模組卡類型包括2242、2260及2280。

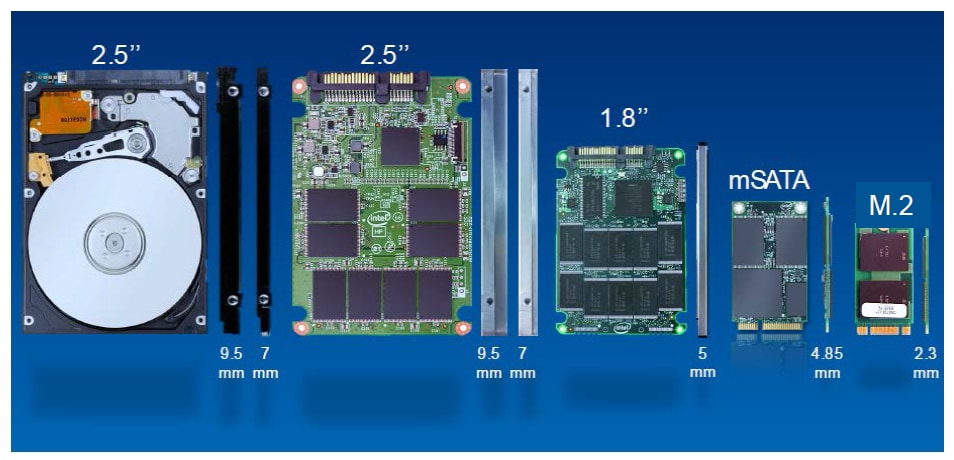

尺寸比較
Size Comparison
