Analog Devices ADXRS645 High Temperature, Vibration Rejecting Gyroscope

Analog Devices ADXRS645耐高溫、
抗震動陀螺儀

Analog Devices ADXRS645耐高溫、抗震動陀螺儀可做為高效能的角速率感測器，具優異抗震能力並可在高溫環境下使用，其運作環境溫度最高可達175ºC。ADXRS645採用Analog Devices公司專利的大量BiMOS表面微加工製程，其先進、差分的四感測器設計可提供優異的抗加速度與抗震動性能。輸出訊號RATEOUT是一種電壓，與垂直軸的封裝蓋角速率成比例。測量範圍最小為±2000°/秒，只要增加單一外部電阻器，即可將測量範圍延長至±5000°/秒。其輸出與所提供的參考供電成比率。需要其他外部電容器才能運作。ADXRS645包含溫度輸出，適用於補償技術。兩組數位自我測試輸入能以電機方式激發感測器，藉以測試感測器和訊號調節電路是否均能正常運作。ADXRS645採用8mm × 9mm × 3mm、15條銅焊導線三列直插封裝，適用於嚴苛機械環境、極高溫工業應用，以及地質探勘的井下測量。

產品特色
  • 創新的陶瓷垂直黏著式封裝可調整方向，適用於俯仰率或側傾率回應
  • 多種溫度範圍：−40°C至+175°C
  • 使用壽命長久：TA=175°C時保證1000小時
  • 高抗震性，可抵抗劇烈震動
  • 10,000g供電抗衝擊能力
  • 與參考供電成比率
  • 5V單一供電運作
  • 數位命令自我測試
  • 溫度感測器輸出
應用
  • 地質探勘的井下測量
  • 極高溫工業應用
  • 嚴苛機械環境

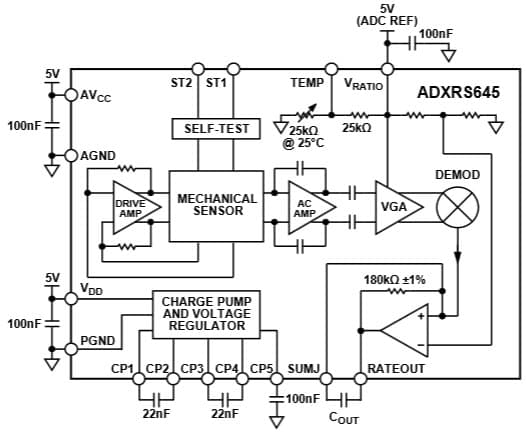

功能方塊圖
Functional Block Diagram
