Analog Devices ADM1278熱插拔控制器

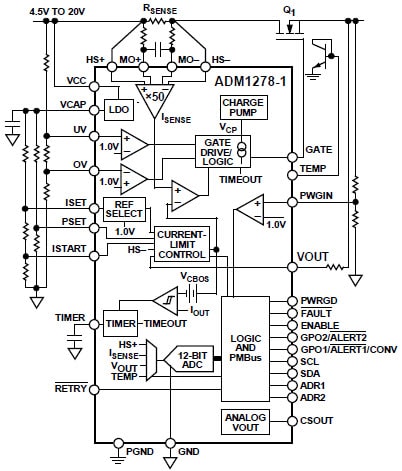

含PMBus介面Analog Devices ADM1278熱插拔控制器（含PMBus介面），此產品讓您得以將電路板插入運作中的背板，或是將電路板從運作中的背板中拔除。此外，ADM1278還能透過PMBus™介面存取內建的12位元類比至數位轉換器(ADC)，讀取電流、電壓及功率。負載電流是以內部電流感測放大器進行測量，透過HS+與HS−腳位測量流經電源路徑中的感測電阻器電壓。預設的電流限制為20mV，但如有需要，您也能調整這項數值，無論是內部參考電壓還是ISET腳位，均可透過電阻分壓器網路予以調整。 ADM1278利用GATE腳位控制電源路徑中外部N通道FET的閘極電壓，限制流經感測電阻器的電流。因此，感測電壓與負載電流將維持低於預設的最大值。當電流達到最大值時，ADM1278則會限制FET維持導通的時間，以保護外部FET。只要選擇連接至TIMER腳位的電容器，即可設定上述電流限制時間。另外，恆定功率折回架構可用於控制MOSFET處於起動及故障狀態時的功率消耗。您可設定上述功率等級和TIMER調節時間，以確保MOSFET不會超過安全操作區域(SOA)的限制範圍。可程式起動電流限制，當然也可以用於dv/dt起動。 發生短路時，快速內部過電流偵測器會在320ns之內做出反應，並發出訊號通知閘極關閉。1500mA下拉裝置，可確保FET能快速做出反應。12位元ADC則可測量感測電阻器中的電流、HS+腳位的供電電壓、輸出電壓，以及外部NPN元件上的溫度。PMBus介面，讓控制器能夠讀取ADC中的資料。依據兩個ADRx腳位的連接方式而定，最多有16個不同的I²C位址可供選擇。ADM1278熱插拔控制器採用32導線LFCSP封裝（含RETRY腳位），設計師可設定在發生過電流故障時是否要自動重試或予以閉鎖，本產品適用於伺服器、電源監控/電源預算控制、中央辦公設備，以及電信與資料通訊設備。
|
