Infineon Technologies 6EDL7141閘極驅動器IC
Infineon Technologies 6EDL7141閘極驅動器IC設計用於三相BLDC或PMSM電機驅動應用。6EDL7141具有三個半橋驅動器，每個均能驅動高側和低側N型MOSFET。此外，該裝置具有可編程停滯時間延遲，可防止正常運行中HS和LS開關之間的電流擊穿。
Infineon 6EDL7141閘極驅動器IC擁有用於低側和高側閘極驅動器的獨立電荷泵，支援100%負載循環和低電壓電源運行。該閘極驅動器可編程為7V、10V、12V或15V電源。驅動訊號的轉換速率以精細細微性編程，以減少EMI發射。
6EDL7141實現了許多保護功能，以提高在不利條件下的應用穩健性，如監測電源電壓及系統參數。
整合式SPI提供詳細的故障報告和靈活的參數設定，如電流感測放大器的增益、閘極驅動器的轉換速率、各種保護功能或閘極驅動器電壓。
特點
- 三相智能閘極驅動器
- 5.5V至60V工作電源電壓（建議運行條件）
- 1.5A灌／1.5A拉峰值閘極驅動器電流
- 可編程驅動電壓（7V、10V、12V、15V）
- 獨立可編程高側／低側轉換速率控制
- 用於開啟／關閉開關的獨立可編程停滯時間
- 使用高達200kHz的3PWM或6PWM輸入進行控制
- 用於1PWM（帶或不帶霍爾感測器）的內建交換表
- 整合式電源
- 具有可編程開關頻率的高效同步降壓轉換器
- 供應閘極驅動器電荷泵、DVDD線性穩壓器及內部和外部組件
- 線性穩壓器（具有300mA電流能力），用於MCU和其他組件電源(DVDD)
- 即使在低電源電壓下為閘極驅動器供電的雙電荷泵
- 整合式電流感測放大器
- 可調增益和偏移
- 可配置低側RDSON感測
- 三個整合式霍爾感測器比較器
- 用於訊號監控的整合式ADC
- 堵轉偵測
- 3.3V/5V相容數位介面
- 可編程SPI數位介面
- 保護功能
- 具有可編程制動回應的外部制動器
- 電流感測放大器的過流保護(OCP)（可編程）
- 降壓轉換器和DVDD線性穩壓器的過流保護(OCP)（可編程）
- 用於內部和外部電源的欠壓鎖定(UVLO)
- 用於降壓轉換器和DVDD線性穩壓器的過壓故障(OVLO)報告
- 過熱警告和關機（OTW、OTS）
- 可編程看門狗計時器
- 透過nFAULT和SPI寄存器報告

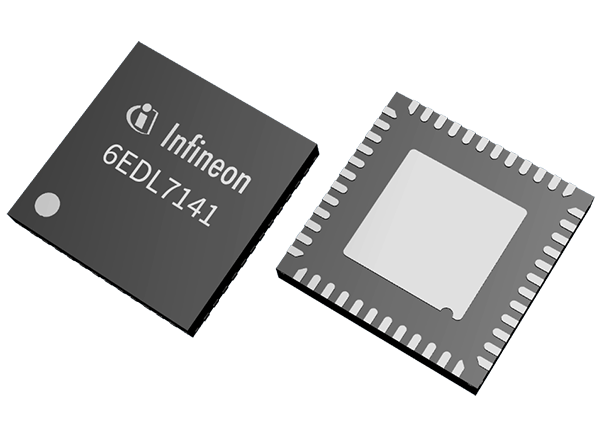

- 熱增強型48引腳VQFN封裝
應用
- 電動工具
- 園藝工具
- 三相BLDC和PMSM電機
- 電單車
- 機械人、RC玩具、消費級無人機和多種直升機
- 泵和風扇
相關開發工具
Infineon Technologies EVAL_6EDL7141_TRAP_1SH Motor Drive Board
High-efficiency, fully protected board based on the MOTIX™ 6EDL7141 smart three-phase driver.
Infineon Technologies EVAL_IMD700A_FOC_3SH評估板
以MOTIX™ IMD701A為基礎的全整合式BLDC馬達驅動器解決方案。

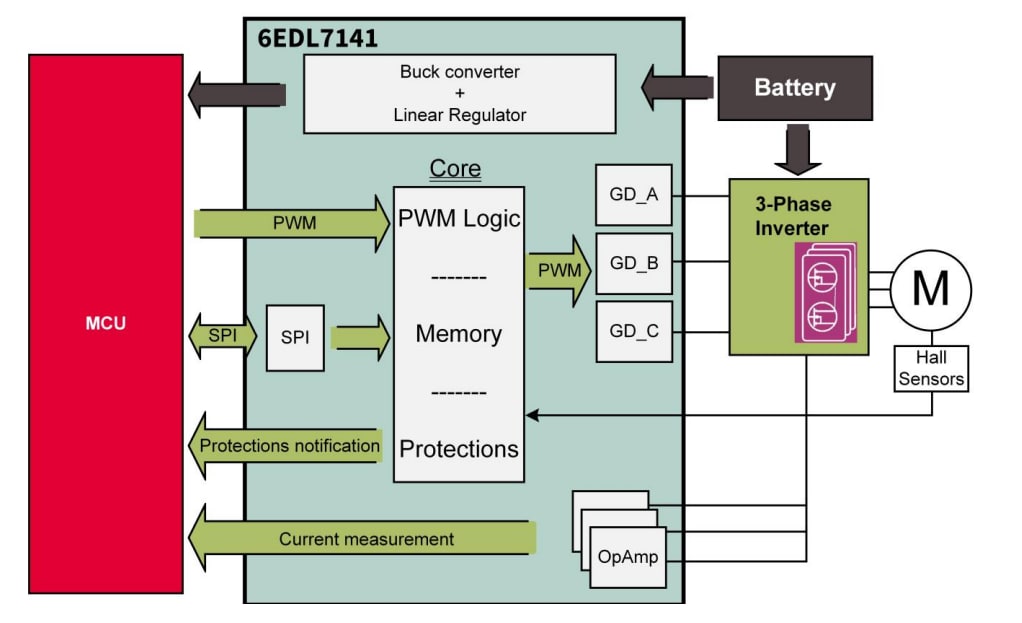

系統結構圖
