Analog Devices Inc. LTM4693 2A降壓升壓µModule® DC/DC轉換器
Analog Devices LTM4693 2A降壓升壓µModule® DC-DC轉換器的工作電壓高於、低於或等於輸出電壓。封裝中包含開關控制器、功率MOSFET、電感器及支援組件。LTM4693的進階拓撲提供所有運行模式的連續傳輸。從2.6V到5.5V的VIN操作涵蓋了多種電源，包括常見的3.3V和5V。輸出電壓範圍由1.8V到5.5V，由外部電阻設置。常見應用僅需少量外部組件。

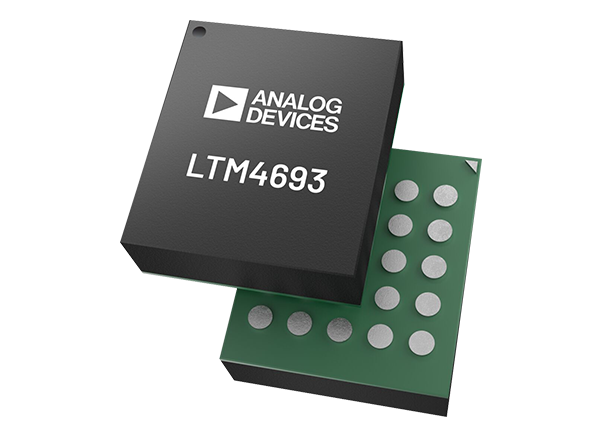

Analog Devices LTM4693 DC-DC轉換器採用超薄3.5mm×4.0mm×1.25mm LGA封裝，不含鉛，符合RoHS標準。
特點
- 寬輸入電壓範圍：2.6V至5.5V
- 可調節輸出電壓範圍：1.8V至5.5V
- 具有VIN ≥ VOUT（降壓模式和升降壓模式）的2A連續輸出電流；具有VIN < VOUT（升壓模式）的最小1A連續輸出電流
- 低紋波升降壓架構
- 可編程軟啟動和VIN UVLO
- 突發模式IQ 15μA，可實現輕負載時的高效率
- 超薄、小型表面貼片模型
- 3.5mm x 4mm x 1.25mm LGA封裝
應用
- 電訊、資料通信（光學模組）及工業設備
- 醫療及工業級儀器
- 無線射頻發送器
- 電池供電系統
視訊
開發工具
Analog Devices Inc. 用於 LTM®4693 的 DC3016A 演示電路
具有 LTM4693 升降壓 µ®Module 穩壓器的升降壓電源。

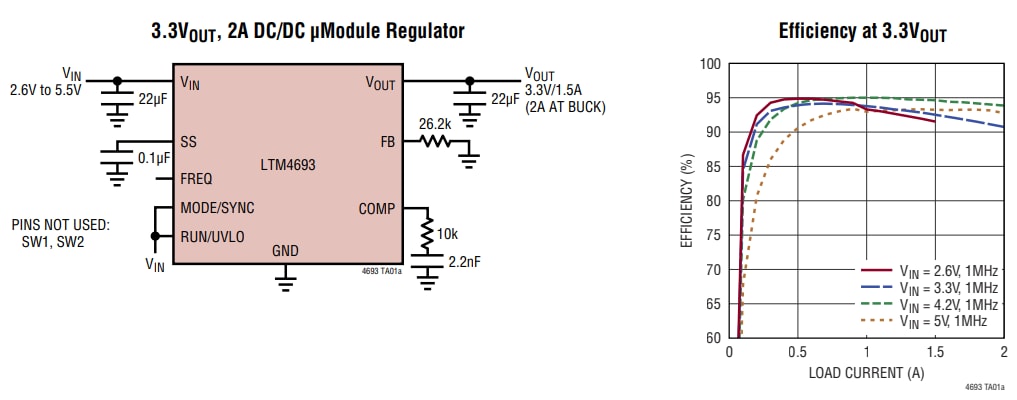

典型應用
發佈日期: 2021-10-05
| 更新日期: 2023-08-04
